Gelenklager 45° GL025 mit 17x73 mm Platte für 9,9 mm Zapfen | 6 mm Vierkant
Beschreibung
Das Gelenklager GL025 ist mit einem Einsatzwinkel von 45 Grad, einer Grundplatte von 17x73 mm und einem 6 mm Vierkant Verbindungsstab mit einer Länge von 300 mm ausgestattet. Es dient sowohl zur Umlenkung des Kurbelantriebs als auch zur Wanddurchführung zum Rollladengetriebe. Der Kurbelzapfen ist für Kurbelstangen mit einem maximalen Durchmesser von 9,9 mm (13 mm Kurbelstange) konzipiert.
Ein Gelenklager mit einem 45 Grad Einsatzwinkel wird benötigt, wenn das Gelenklager unterhalb der Drehachse einer Stahlwelle montiert werden muss. Um Schäden des Kreuzgelenkes am Gelenklager zu verhindern, sollte der Ablenkungswinkel des Kreuzgelenkes von 45 Grad nicht überschritten werden.
Das Gelenklager wird am Rollladenkasten montiert. Dabei wird der Verbindungsstab durch den Rollladenkasten geführt und in das Getriebe eingeschoben. Im Anschluss verbindet man die Kurbelstange mit dem Anschlusszapfen des Gelenklagers, um den Rollladenpanzer bzw. die Markise bewegen zu können.
Besonderheiten

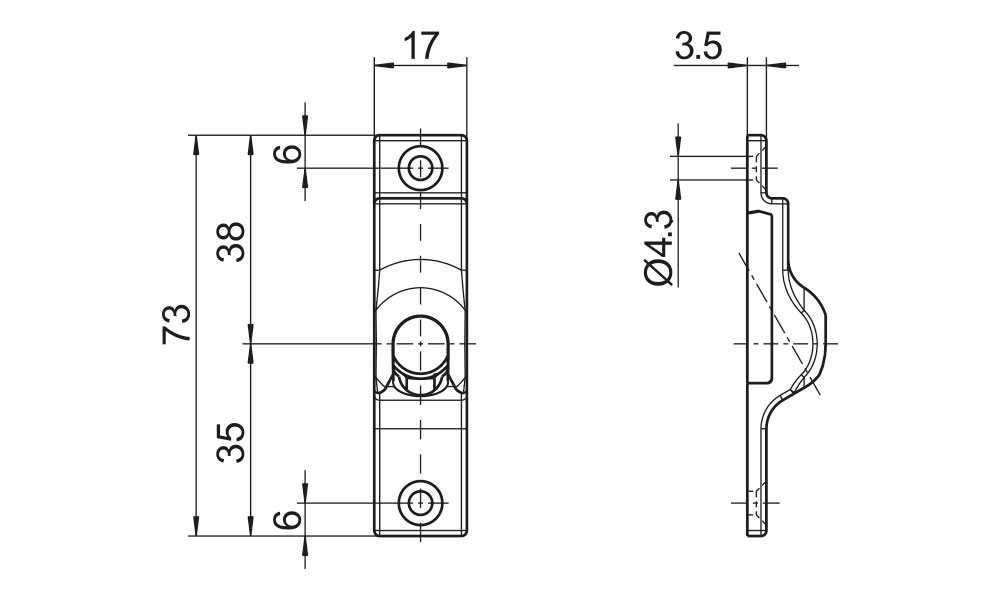

Maße
Schwenkbereich - 45° Gelenklager
Einzelteile - 45° Gelenklager
Das Gelenklager mit einem 45° Schwenkbereich setzt sich aus vier grundlegenden Einzelteilen zusammen. Zur Bestimmung des richtigen Gelenklagers sollten die Maße für die Bauteile (A), (C) und (D) bekannt sein.
(A) – Kurbelzapfen
(B) – Kreuzgelenk
(C) – Antriebsstab
(D) - Grundplatte
(A) – Kurbelzapfen
(B) – Kreuzgelenk
(C) – Antriebsstab
(D) - Grundplatte
Technische Daten
| Bezeichnung | Wert |
|---|---|
| Ablenkung | max. 45° |
| Außendurchmesser Kreuzgelenk | 16 mm |
| Drehmoment | max. 3 Nm |
| Material (Kreuzgelenk) | Stahl |
| Material (Befestigungsplatte) | Zinkdruckguss |
| Befestigungsplatte (Maße) | 17 x 73 mm / 2 Befestigungslöcher |
| Anschlusszapfen | 9,9 mm |
| Verbindungsstab | 6 mm Vierkant / Länge 300 mm (kürzbar) |
Lieferumfang
1 x Gelenklager 45° GL025
