Gelenklager 90° GL012 mit 42x85 mm Platte für 11,9 mm Zapfen | 6 mm Sechskant
Beschreibung
Das Gelenklager GL012 ist mit einem Einsatzwinkel von 90 Grad, einer Grundplatte von 42x85 mm und einem 6 mm Sechskant Verbindungsstab mit einer Länge von 300 mm ausgestattet. Es dient sowohl zur Umlenkung des Kurbelantriebs als auch zur Wanddurchführung zum Rollladengetriebe. Der Kurbelzapfen ist für Kurbelstangen mit einem maximalen Durchmesser von 11,9 mm (15 mm Kurbelstange) konzipiert.
Ein Gelenklager mit einem 90 Grad Einsatzwinkel wird benötigt, wenn das Gelenklager auf der Höhe der Drehachse einer Stahlwelle montiert werden muss. Um Schäden des Kreuzgelenkes am Gelenklager zu verhindern, sollte der Ablenkungswinkel des Kreuzgelenkes von 90 Grad nicht überschritten werden.
Das Gelenklager wird am Rollladenkasten montiert. Dabei wird der Verbindungsstab durch den Rollladenkasten geführt und in das Getriebe eingeschoben. Im Anschluss verbindet man die Kurbelstange mit dem Anschlusszapfen des Gelenklagers, um den Rollladenpanzer bzw. die Markise bewegen zu können.
Besonderheiten

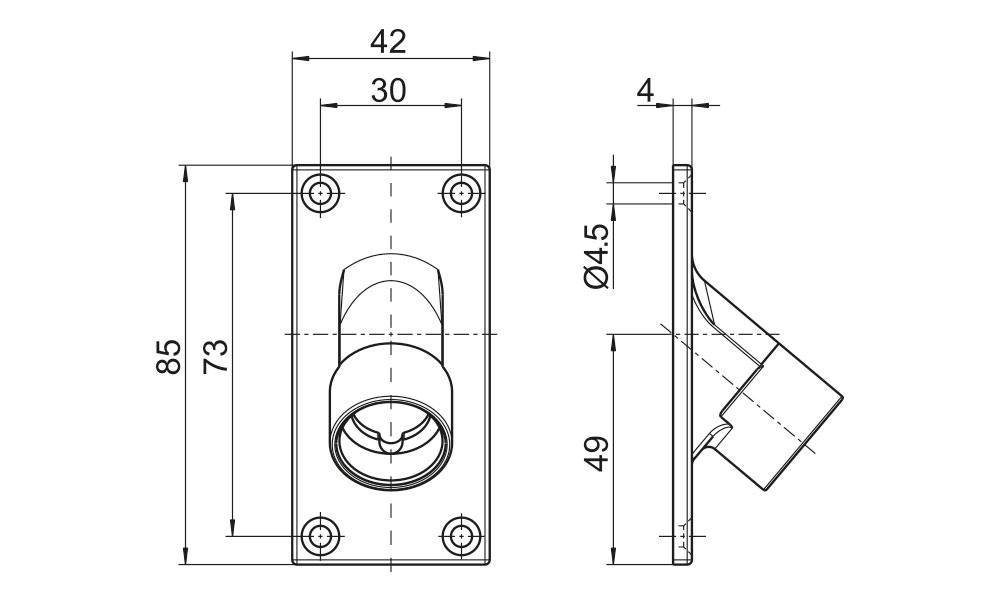

Maße
Schwenkbereich - 90° Gelenklager
Einzelteile - 90° Gelenklager
Das Gelenklager mit einem 90° Schwenkbereich setzt sich aus vier grundlegenden Einzelteilen zusammen. Zur Bestimmung des richtigen Gelenklagers sollten die Maße für die Bauteile (A), (C) und (D) bekannt sein.
(A) – Kurbelzapfen
(B) – Kreuzgelenk
(C) – Antriebsstab
(D) - Grundplatte
(A) – Kurbelzapfen
(B) – Kreuzgelenk
(C) – Antriebsstab
(D) - Grundplatte
Technische Daten
| Bezeichnung | Wert |
|---|---|
| Ablenkung | max. 90° |
| Außendurchmesser Kreuzgelenk | 16 mm |
| Drehmoment | max. 3 Nm |
| Material (Kreuzgelenk) | Stahl |
| Material (Befestigungsplatte) | Zinkdruckguss |
| Befestigungsplatte (Maße) | 42 x 85 mm / 4 Befestigungslöcher |
| Anschlusszapfen | 11,9 mm |
| Verbindungsstab | 6 mm Sechskant / Länge 300 mm (kürzbar) |
Lieferumfang
1 x Gelenklager 90° GL012
